Установка конвекторов: что важно знать перед монтажом

Эффективность работы и удобство обслуживания отопительных приборов, в том числе и конвекторов, во многом зависят от правильности монтажа. О том, как правильно осуществляется установка конвекторов отопления разного типа, рассказываем в этой статье.

Виды конвекторов

Конвекция — это естественное движение воздуха, вызванное разницей в температуре и, соответственно, плотности воздушных масс. Холодный воздух плотнее и тяжелее, поэтому он находится внизу, ближе к полу, теплый — менее плотный, он легче и поднимается к потолку. Конвекторы используют этот принцип: забирают воздух через решетки в нижней части корпуса, нагревают его при помощи ТЭНа, а затем выпускают сверху, через решетки в верхней части.

Конвекторные обогреватели бывают электрическими, водяными и газовыми. В первых нагрев воздуха осуществляется при помощи встроенного в корпус ТЭНа или другого нагревательного элемента. В водяных конвекторах источником тепла служит горячая вода, в газовых для нагрева теплообменника используется магистральный или сжиженный газ.

Помимо различия в теплообменниках, конвекторы отличаются и по способу монтажа:

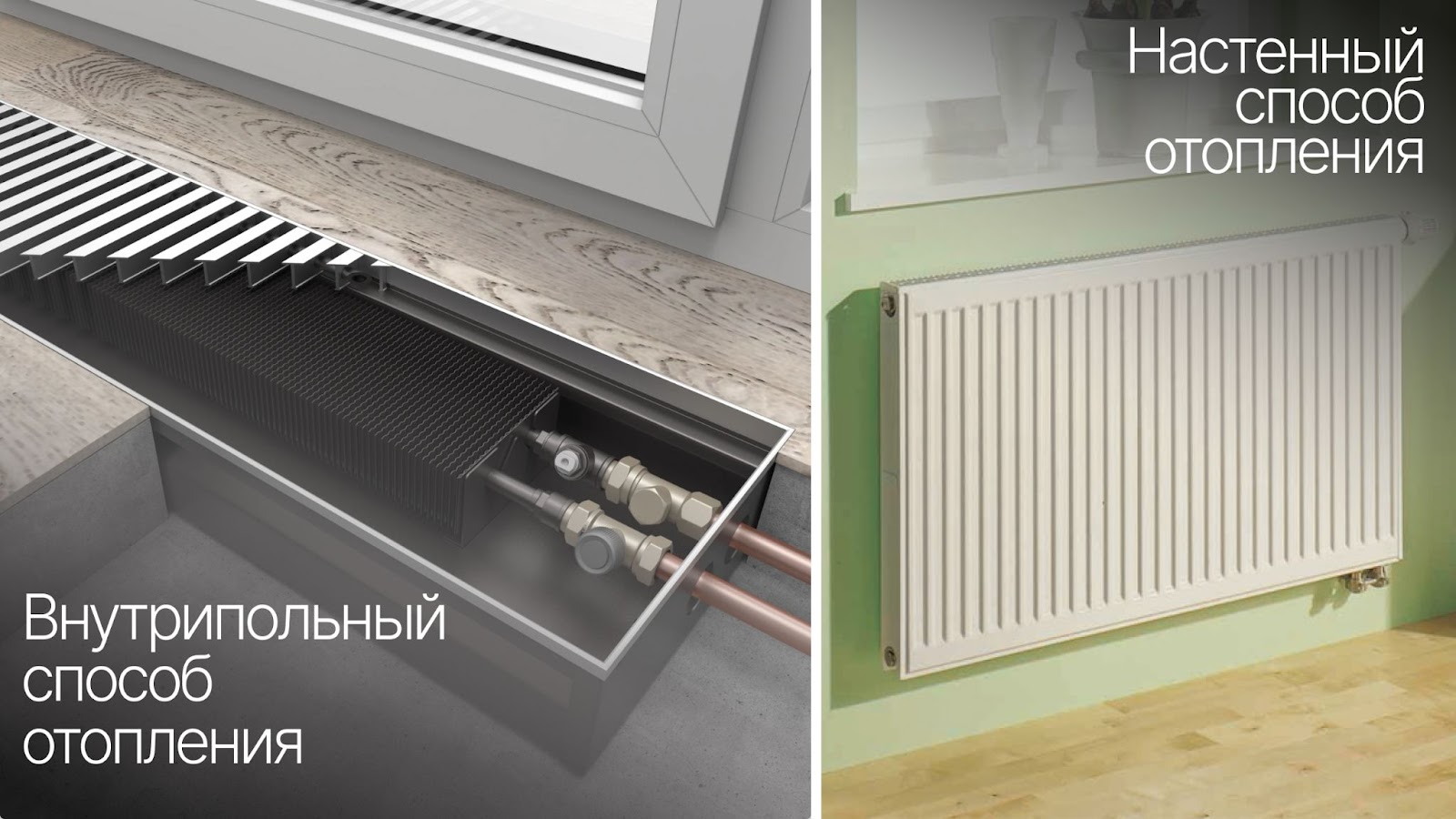

• Внутрипольные системы отопления монтируются скрытым образом, под уровнем пола, а на уровне пола устанавливается декоративная решетка — через нее теплый воздух попадает в помещение.
• Настенные конвекторы — самая большая группа приборов отопления, как правило, для монтажа выбирается пространство под окном, чтобы максимально сэкономить свободное место на стенах и при этом отсечь поток уличного воздуха.
• Напольные приборы — обычно это мобильные электрические конструкции, часто — еще и со встроенным вентилятором для более быстрого прогрева воздуха. Специального монтажа таким обогревателям не требуется, их можно переносить с места на место.

Водяной конвектор

Водяной конвектор подключается к действующей системе отопления (работающей от котла или магистрального горячего водоснабжения). Принцип работы таких обогревателей прост: горячая вода разогревает расположенный внутри теплообменник с алюминиевыми ребрами, который отвечает за нагрев воздуха. Стандартные водяные конвекторы монтируются настенным способом, как батареи отопления, но есть и внутрипольные системы.

Установка конвекторов отопления настенным способом производится по следующей схеме:

• Конвектор крепится к стене в выбранном месте (обычно под окном).
• Подведенные к нему трубы крепятся к отверстиям для ввода и вывода.
• Смонтированная система тестируется под давлением для выявления протечек.

Установка внутрипольного водяного конвектора сложнее и, как правило, требует привлечения специалистов:

• Вначале готовится ниша для конвектора, для удобства монтажа она должна быть чуть больше габаритов прибора.
• Размещают конвектор таким образом, чтобы теплообменник был со стороны комнаты, а вентилятор — со стороны окна.
• Штробят каналы под водопроводные шланги (лучше брать именно гибкие шланги, а не трубы, так как они лучше переносят вибрационные нагрузки).
• Устанавливают конвектор, выставляя высоту по уровню чистового пола при помощи упорных болтов, подключают к трубопроводу.
• Включают систему для предварительной оценки герметичности и работоспособности.
• Если все в порядке, заливают пространство вокруг прибора жидким бетонным раствором на 1/3 высоты прибора, раствор нужно хорошо размешать, чтобы он был однородным и без пустот.
• После застывания раствора заливают остальную часть пустующего пространства, для этого используется более густой раствор. Чтобы не повредить корпус конвектора, устанавливают распорные планки.

Процесс установки водяного внутрипольного конвектора отопления в фальшпол проводится таким же образом, но без заливки бетоном. Монтаж электрических внутрипольных конвекторов в целом похож, но вместо водопроводных труб укладывается питающий кабель.

Газовый конвектор

Газовое оборудование нечасто применяют для отопления жилых помещений, однако в некоторых случаях такое решение может быть единственным доступным вариантом. В качестве источника энергии такой конвектор использует газ: он поступает в закрытую камеру сгорания, где воспламеняется, нагревая теплообменник. От теплообменника разогревается и проходящий через корпус прибора воздух.

Газовые конвекторы имеют важную особенность — их конструкция дополнена дымоходом, который выводится на улицу, через него удаляются продукты горения. Поэтому перед монтажом необходимо наметить место вытяжного канала, а также продумать, каким образом конвектор будет получить топливо — будет ли это труба магистрального газа или баллон со сжиженным газом. Место монтажа — обязательно под окном, это требование безопасности.

В целом процесс установки газового конвектора отопления выглядит таким образом:

• После пробития отверстия для дымохода делают разметку, по которой будет ставиться крепеж для корпуса конвектора.
• Устанавливают вытяжку, пространство между нею и стеной заполняют монтажной пеной.
• При подключении к магистральному газу монтируют автономную трубу с подключением к магистрали (обязательно с краном), наружный участок прокладывается по стене дома.
• Монтируют кронштейны в местах разметки, навешивают на них конвектор, по уровню выравнивая его по горизонтали.
• Подключают газовую трубу к конвектору, для герметичности соединений используют фум-ленту и высокотемпературный силикон.
• Соединяют конвектор с вытяжкой, тоже при помощи высокотемпературного силикона.

Для запуска газового отопления нужно получить разрешение от газовиков, они же должны присутствовать при подключении к магистрали. Убедиться в герметичности соединений можно, нанеся на них мыльную пену — если утечки есть, при тестовом запуске появятся пузырьки. В таком случае подача газа приостанавливается до устранения недочетов, затем снова тестируется.

Электрический конвектор

Для эффективной работы электрического (и любого другого) конвектора нужно не только правильно выбрать место установки, но и обеспечить ему постоянный приток воздуха, а также соблюсти меры безопасности.

• Чтобы холодный воздух беспрепятственно проникал в корпус конвектора, расстояние от пола должно быть около 10-15 см.
• Расстояние от стены до корпуса обогревателя должно быть около 15-20 см, это позволит воздуху беспрепятственно циркулировать, а также предупредит повреждение настенного покрытия из-за воздействия высокой температуры.
• Расстояние до ближайших крупных предметов мебели должно составлять около 30-50 см, лучше, если конвектор не будет загорожен комодом или шкафом.

Настройка и управление конвекторами отопления

Мало просто установить и подключить конвектор, важно позаботиться еще и о том, чтобы его использование было максимально комфортным и, конечно, экономичным. В этом могут помочь простые устройства — терморегуляторы (другое название — термостаты). Принцип работы термостата заключается в контроле температуры окружающего воздуха: как только оно достигает нужного значения, конвектор выключается или переводится в режим пониженной мощности. При снижении температуры терморегулятор снова подает сигнал контроллеру, и тот включает конвектор или прибавляет мощность.

В электрических конвекторах регулировка температуры осуществляется путем замыкания и размыкания цепи, то есть подачи тока прибору. В водяных и газовых приборах терморегулятор работает чуть иначе:

• В газовом конвекторе терморегулятор контролирует степень открытия клапана, перекрывающего подачу газа в горелку. Когда воздух прогревается, клапан прикрывается, газ подается в меньшем объеме, и нагрев теплообменника становится более слабым.
• В водяном конвекторе терморегулятор меняет положение специальной пластины в зависимости от температуры теплоносителя, то есть воды. Когда она достигает высоких значений, пластина изгибается, перекрывая подачу воду в теплообменник. А когда вода остывает, пластина возвращается в первоначальное положение.

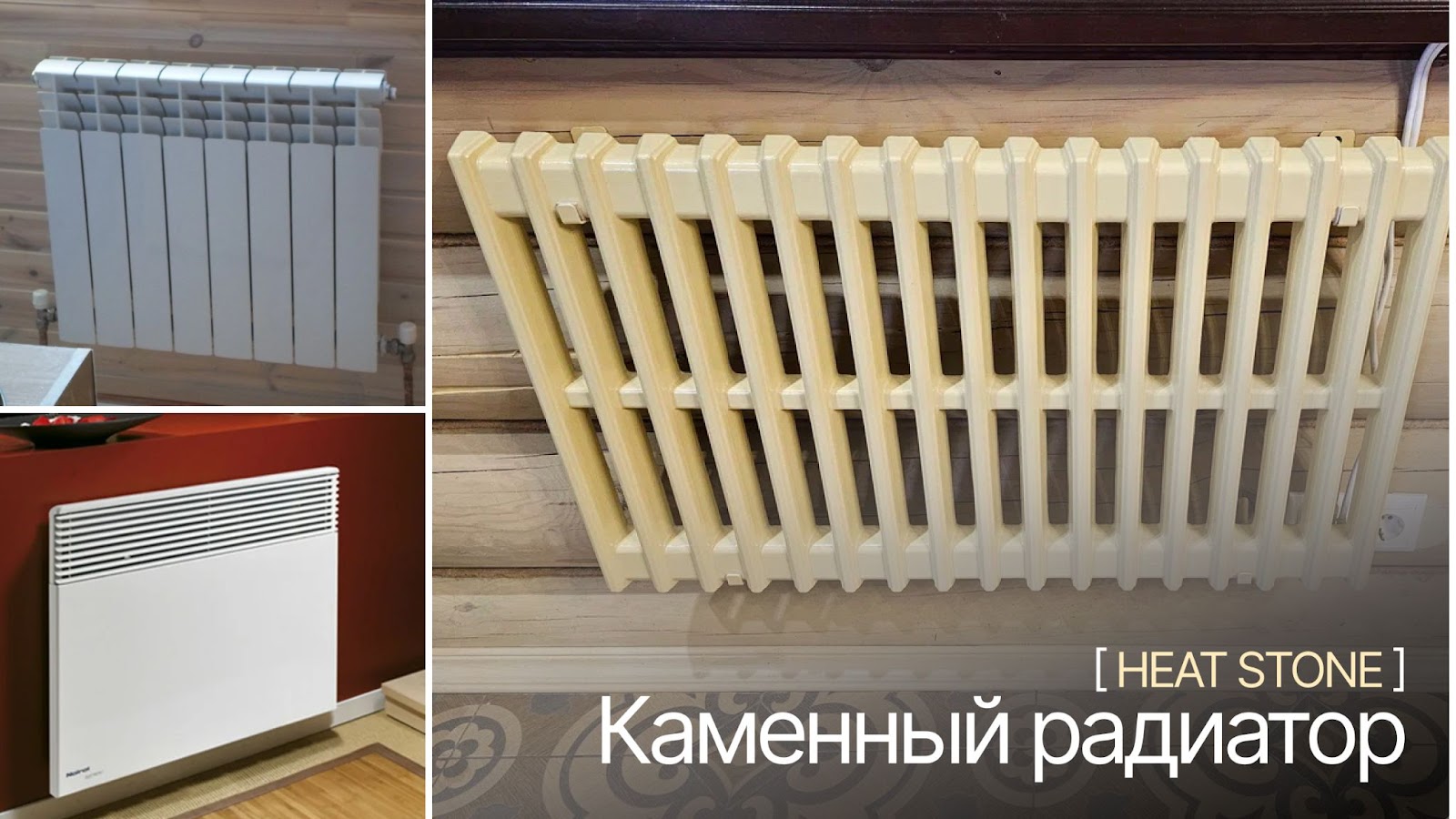

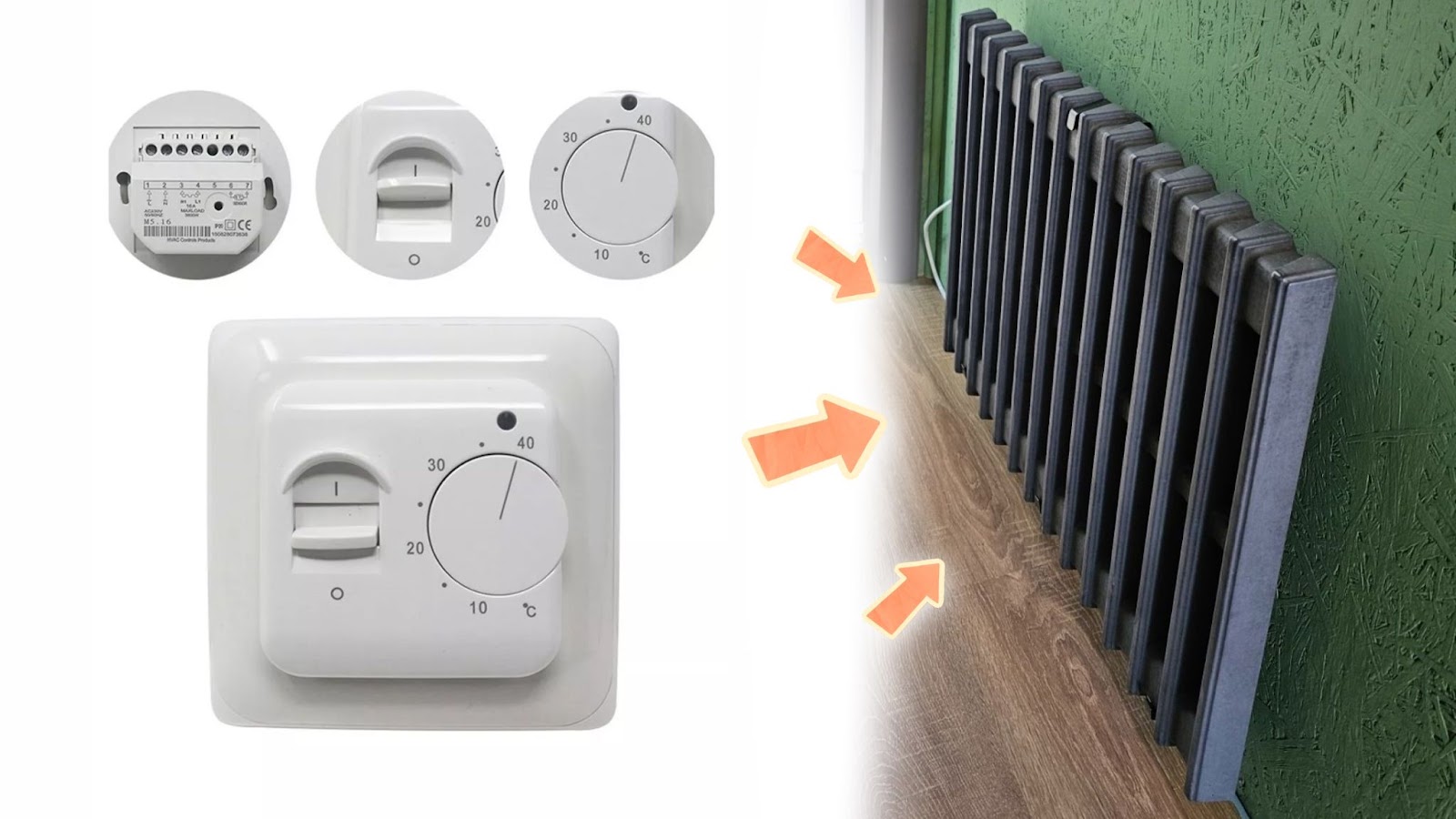

Для электрических конвекторов, к которым относятся и каменные радиаторы Heat Stone, можно выбрать механический или электронный терморегулятор. Первый оснащен биметаллической пластиной, управление осуществляется вручную, то есть пользователю нужно установить желаемую температуру, повернув кольцо. Механические терморегуляторы надежны, долговечны, но они не слишком точные, к тому же необходимость каждый раз при желании изменить температуру в комнате подходить к устройству не всем нравится. Электронные терморегуляторы имеют точность 0,1°С, они могут управляться вручную (пользователь подходит и при помощи кнопок или сенсорных клавиш задает нужные параметры) или дистанционно — пультом или через приложение на смартфоне.

Дистанционное управление температурой заслуживает отдельного упоминания. Оно существенно упрощает жизнь тем, кто хочет возвращаться с работы в теплый дом и при этом не тратить слишком много на оплату счетов за электричество. Представьте: все домочадцы разъезжаются по делам, и конвекторы переходят в экономичный режим работы, поддерживая температуру, например, на уровне +16°С…+18°С. А к вашему возвращению он переходят в обычный режим и прогревают воздух до комфортной температуры. То же самое можно делать, когда вы надолго уезжаете зимой: для того чтобы дом не промерз, достаточно всего +5°С…+8°С, незачем нагревать воздух, пока никого нет.

Если терморегулятор оснащен модулем wi-fi и совместим с системами умного дома, управлять температурой в доме можно будет откуда угодно, и это невероятно удобно. При желании в системе умного дома можно будет прописать сценарии: например, вечерами нагрев конвектора будет увеличиваться, по утрам — немного снижаться. Для этого потребуются датчики освещенности. Другой вариант — работа совместно с датчиком движения. Если в помещении никого нет, отопление можно отключить для экономии. Помимо этого, работу конвекторов можно будет настраивать по расписанию.

Установка конвекторов отопления: главное — по инструкции

Установку газовых и водяных конвекторов лучше поручать специалистам. И дело не в том, что вам не хватит мастерства или инструмента, а в том, что в случае непредвиденной поломки будет, с кого спросить. Ведь неисправности такого оборудования — это в лучшем случае просто неработающее отопления, а про худшие варианты развития событий и думать не хочется, особенно с газовым оборудованием, которое и так небезопасно.

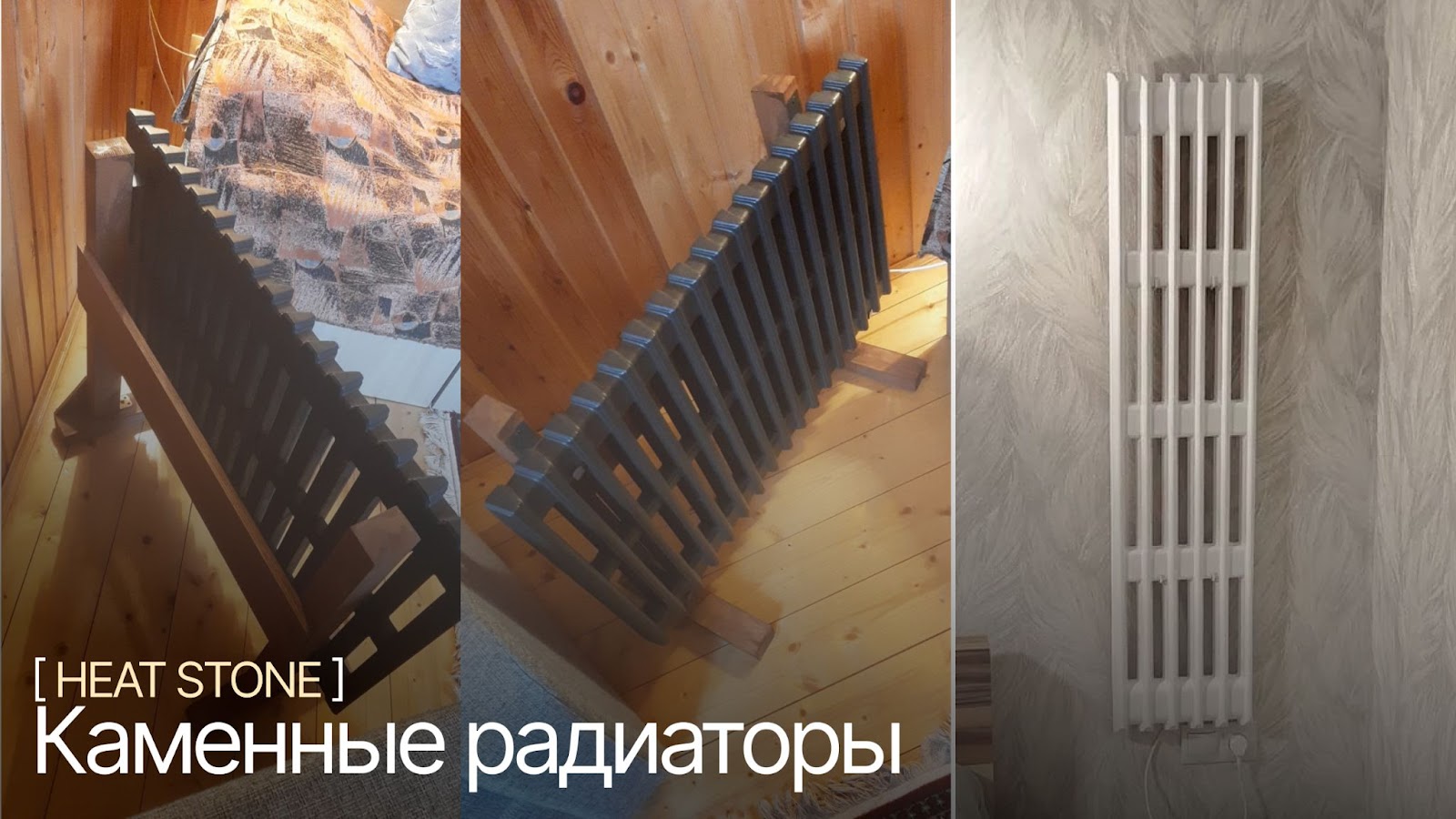

А вот с установкой электрического конвектора, включая и каменные радиаторы Heat Stone, вы легко справитесь своими силами. Наши обогреватели поставляются со всем необходимым для монтажа, набор инструмента потребуется минимальный, времени и сил у вас это много не отнимет.
